La sécurité électrique est un enjeu majeur dans toute installation domestique ou professionnelle. Un élément souvent méconnu mais essentiel à cette protection est le disjoncteur différentiel. Dans un contexte où les normes électriques deviennent de plus en plus strictes et où les risques d’incendie ou d’électrocution sont réels, comprendre le rôle et le fonctionnement de cet appareil devient incontournable. Ce dispositif agit comme un véritable gardien, détectant les courants de fuite et coupant automatiquement l’alimentation pour prévenir tout accident. Intégrer un tel système dans une installation électrique, notamment en région parisienne ou en Île-de-France, garantit une protection renforcée, notamment lors des rénovations intérieures ou des travaux sur mesure réalisés par des entreprises spécialisées.
En 2025, face à l’essor de l’électroménager, des équipements connectés et des bornes de recharge pour véhicules électriques, le disjoncteur différentiel se révèle même indispensable pour assurer une protection électrique efficace tout en évitant les coupures intempestives. Son rôle dépasse largement la simple prévention d’incidents matériels, puisqu’il s’agit avant tout d’un dispositif de protection contre les chocs électriques pouvant mettre en danger la vie des occupants d’un logement ou d’un local professionnel. Cet article explore en profondeur les différentes facettes de ce composant clé, du fonctionnement technique aux choix adaptés en fonction des circuits, jusqu’à son entretien indispensable pour garantir la sécurité sur le long terme.
- Le disjoncteur différentiel protège simultanément les personnes et les équipements électriques.
- Il détecte les fuites de courant en temps réel, coupant le circuit en moins de 30 millisecondes.
- Différents types existent selon les besoins spécifiques des circuits, notamment pour les appareils sensibles.
- Une installation conforme à la norme NF C 15-100 est obligatoire pour assurer une sécurité électrique optimale.
- Des gestes simples comme le test régulier permettent de maintenir la fiabilité du dispositif.
Pourquoi le disjoncteur différentiel est l’élément clé de la sécurité électrique domestique
Le disjoncteur différentiel se distingue des autres protections classiques par sa capacité à assurer une protection double : celle des biens et des personnes. Alors que le disjoncteur magnétothermique se concentre sur la prévention des surcharges et des courts-circuits susceptibles d’endommager les installations ou les appareils connectés, le disjoncteur différentiel cible la détection de défauts d’isolement qui génèrent des courants de fuite. Ces derniers sont particulièrement dangereux car ils indiquent que le courant ne suit plus le chemin prévu et peut s’échapper à travers une personne ou un objet conducteur vers la terre.
La norme électrique NF C 15-100 impose depuis plusieurs années l’installation obligatoire d’appareils différentiels à haute sensibilité (30 mA) dans tout logement afin de prévenir incendie et électrocution. En pratique, cela signifie que toute rénovation ou installation neuve doit intégrer ces dispositifs aux points stratégiques pour garantir la protection la plus efficace. Cette exigence devient encore plus cruciale à Paris et en Île-de-France, où la densité urbaine et les rénovations fréquentes augmentent les risques liés à des installations vétustes.
Selon les études, un courant de fuite d’à peine 30 milliampères peut être détecté par le disjoncteur différentiel et entraîner la coupure immédiate du circuit en moins de 30 millisecondes, temps nécessaire pour éliminer le risque d’électrocution. Ce mécanisme rapide sauve des vies en limitant la durée d’exposition des personnes au courant électrique, notamment dans des environnements humides ou lors de manipulations accidentelles d’appareils défectueux.
| Fonction | Protection assurée | Importance |
|---|---|---|
| Disjoncteur magnétothermique | Surintensités et courts-circuits | Protection des équipements et câbles |
| Disjoncteur différentiel | Détection de défauts d’isolement (fuites de courant) | Protection des personnes contre les électrocutions et incendies |
En rénovant une salle de bain ou en repensant une installation complète, comme évoqué dans ce guide pour la rénovation de salle de bain, tenir compte de ces protections permet de garantir une protection électrique renforcée adaptée aux usages modernes.
Comprendre le fonctionnement du disjoncteur différentiel pour optimiser la sécurité électrique
Le principe de fonctionnement du disjoncteur différentiel repose sur la mesure constante de l’équilibre entre le courant qui entre dans un circuit via le conducteur de phase et celui qui en sort par le conducteur neutre. En conditions normales, ces flux sont parfaitement équilibrés. Toutefois, dès qu’une portion de courant s’échappe hors du circuit prévu, typiquement par un défaut d’isolement ou un contact accidentel, cet équilibre est rompu. Ce déséquilibre, appelé courant de fuite, déclenche l’ouverture instantanée du dispositif.

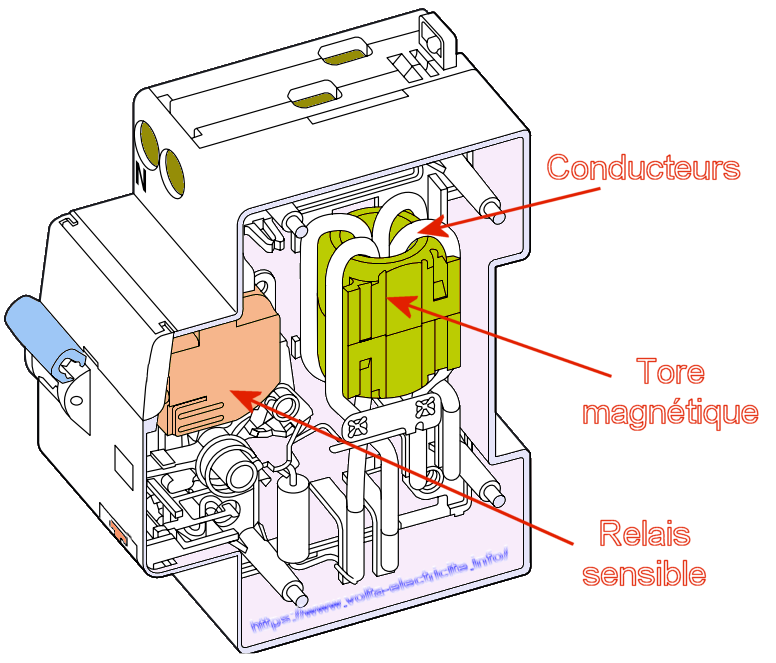

Cette détection s’appuie sur un transformateur de courant différentiel intégré qui analyse sans cesse la somme vectorielle des courants circulant et détecte la moindre anomalie. La coupure est alors quasi instantanée, ce qui contraste avec les défaillances classiques qui prennent plus de temps et peuvent générer des conséquences plus graves.
Le seuil de déclenchement en 2025 reste standardisé à 30 mA pour la protection des personnes, garantissant ainsi une réponse rapide et efficace sans provoquer de déclenchements intempestifs excessifs. Des seuils plus élevés (100 mA à 300 mA) sont réservés quant à eux à la protection des biens dans des environnements industriels ou tertiaires.
- Mesure continue de la différence entre courant entrant et sortant.
- Détection rapide d’un courant de fuite supérieur à 30 mA.
- Coupure automatique de l’alimentation en moins de 30 millisecondes.
- Contribue à éviter à la fois les électrocutions et les risques d’incendie liés aux défauts électriques.
| Seuil de sensibilité | Usage recommandé | Type d’installation |
|---|---|---|
| 30 mA | Protection des personnes | Installation domestique |
| 100-300 mA | Protection des biens et prévention incendie | Industrielle et tertiaire |
Dans la cadre d’une rénovation électrique d’une maison ancienne, cette technologie joue un rôle fondamental en garantissant que l’ensemble des circuits bénéficie d’un niveau de sécurité adapté aux normes actuelles.
Disjoncteur différentiel ou interrupteur différentiel : comprendre les nuances pour choisir efficacement
Dans le langage courant, les termes disjoncteur différentiel et interrupteur différentiel sont souvent employés indifféremment, bien qu’ils ne soient pas tout à fait synonymes. Cette confusion mérite d’être clarifiée pour optimiser la protection lors de la conception ou de la rénovation d’un tableau électrique.
L’interrupteur différentiel est un dispositif dédié exclusivement à la détection des courants de fuite et agit en coupant le circuit en cas de défaut. Cependant, il ne protège pas contre les surcharges ou courts-circuits. Ainsi, il doit impérativement être associé à des disjoncteurs divisionnaires qui, eux, assurent la protection des circuits contre les surintensités.
Le disjoncteur différentiel, quant à lui, combine ces deux fonctions en un seul appareil modulable : il assure simultanément la protection différentielle contre les fuites et la protection magnétothermique contre les surcharges et courts-circuits. Ce double rôle en fait une solution appréciée dans les installations où la place est limitée ou pour les circuits spécifiques nécessitant une protection intégrée.
- Interrupteur différentiel = protection contre les fuites de courant uniquement.
- Disjoncteur différentiel = protection contre fuites + surcharges/courts-circuits.
- Souvent utilisés en combinaison dans les tableaux électriques résidentiels.
- Choisir selon les besoins spécifiques du circuit et du logement.
| Dispositif | Protection différentielle | Protection magnétothermique | Avantages |
|---|---|---|---|
| Interrupteur différentiel | Oui | Non | Simple, coût moindre |
| Disjoncteur différentiel | Oui | Oui | Tout-en-un, gain d’espace |
Pour un diagnostic ou un dépannage électrique spécifique à Paris, une entreprise spécialisée saura recommander l’appareil le mieux adapté à votre situation, en tenant compte des normes électriques et des particularités techniques des installations modernes.
Les seuils de sensibilité des disjoncteurs différentiels et leurs applications pratiques
Le choix du seuil de déclenchement est déterminant pour assurer une protection optimale tout en évitant les coupures injustifiées. Le seuil se mesure en milliampères, et la réglementation impose un seuil de 30 mA pour la sécurité des personnes dans la plupart des installations domestiques et tertiaires classiques.
Un seuil trop bas déclenchera fréquemment à cause de fuites faibles et sans danger, alors qu’un seuil trop élevé peut ne pas protéger suffisamment. Ainsi, des seuils intermédiaires (100 mA voire 300 mA) sont utilisés notamment dans des contextes industriels ou pour protéger des circuits spécifiques contre des risques d’incendie liés à des défauts d’isolement.
- 30 mA, seuil standard pour la protection des personnes.
- 100 à 300 mA, seuils dédiés à la protection incendie et des biens.
- Choix du seuil adapté selon le type d’installation et les équipements présents.
- Importance de respecter la norme NF C 15-100 pour les installations en Île-de-France.
| Seuil (mA) | Utilisation recommandée | Type de circuit |
|---|---|---|
| 30 | Protection des personnes | Domestique, pièces d’eau, cuisine |
| 100 | Protection incendie | Bureaux, locaux professionnels |
| 300 | Protection incendie renforcée | Usines, environnements à risques |
Pour une rénovation complète, par exemple d’un studio à Paris, le choix des seuils et équipements s’adapte précisément pour optimiser la sécurité sans pénaliser le confort d’usage des occupants.
Comprendre les types de disjoncteurs différentiels et leur adéquation avec les circuits électriques
Le monde des disjoncteurs différentiels regroupe plusieurs types adaptés à des usages très variés en fonction des formes de courant de défaut à détecter et des exigences des équipements branchés. Ces différents types influent sur la qualité de la protection électrique ainsi que sur la stabilité de l’installation.
On distingue principalement :
- Type AC : détecte uniquement les fuites en courant alternatif sinusoïdal. Adapté aux circuits classiques, mais limités face à certains appareils modernes.
- Type A : capable de détecter les fuites en courant alternatif mais aussi pulsé en continu, ce qui est exigé pour les circuits alimentant plaques de cuisson, lave-linges ou bornes de recharge pour véhicule électrique.
- Type F : intégré aux installations modernes sensibles, il limite les déclenchements intempestifs liés aux équipements électroniques comme les pompes à chaleur ou congélateurs.
- Type B : dédié aux applications spécifiques, dont les installations photovoltaïques ou certains ascenseurs, détectant également les courants en continu pur.
| Type | Détection | Applications recommandées |
|---|---|---|
| AC | Courant alternatif sinusoïdal | Éclairage, prises standards |
| A | Alternatif + courant continu pulsé | Plaques de cuisson, lave-linge, borne véhicules électriques |
| F | Applications électroniques sensibles | Pompes à chaleur, congélateurs, variateurs |
| B | Courant continu pur et autre | Photovoltaïque, ascenseurs, équipements spécialisés |
Le mauvais choix peut conduire soit à des coupures intempestives, soit à un manque de protection, avec des conséquences importantes, notamment dans le cadre d’une rénovation électrique complète comme celle présentée dans ce guide pour refaire l’électricité d’une maison ancienne.
Où et comment installer les disjoncteurs différentiels dans votre tableau électrique
Un point crucial pour garantir une protection électrique fonctionnelle sur l’ensemble d’une installation consiste à bien répartir et positionner les disjoncteurs différentiels dans le tableau électrique. Chaque dispositif protège un groupe de circuits selon leur usage et leur sensibilité.
La segmentation permet d’éviter qu’un défaut sur une prise ou un appareil isolé ne provoque la coupure générale. Par exemple :
- Un différentiel type A 30 mA dédié à la cuisine et aux gros électroménagers.
- Un différentiel type AC 30 mA pour l’éclairage et les prises du séjour.
- Un différentiel spécifique pour la salle de bain et les pièces d’eau, zones à risque waterproof renforcé.
De plus, répartir la charge des circuits au sein des disjoncteurs différentiels évite de surcharger un seul appareil, ce qui pourrait induire des déclenchements intempestifs affectant le confort et la continuité de service du foyer ou local professionnel.
| Position dans le tableau | Type différentiel | Circuits protégés | Notes |
|---|---|---|---|
| Différentiel 1 | Type A 30 mA | Cuisine, électroménager | Protection renforcée pour appareils sensibles |
| Différentiel 2 | Type AC 30 mA | Éclairage, prises séjour | Circuits standards |
| Différentiel 3 | Type A 30 mA | Salle de bain, pièces d’eau | Haute exigence de sécurité |
Cette approche est particulièrement recommandée lors d’une rénovation intérieure, par exemple lors de la rénovation de salles de bain ou cuisines, comme détaillé dans ce guide de rénovation en Île-de-France. Elle optimise la sécurité électrique tout en simplifiant la maintenance et le diagnostic rapide des défauts.
Maintenir et tester votre disjoncteur différentiel pour une sécurité pérenne
Le disjoncteur différentiel est un élément fiable, mais comme tout équipement, il peut se dégrader avec le temps ou suite à des sollicitations répétées. Son entretien régulier est donc indispensable pour garantir une protection constante.
La majorité des disjoncteurs différentiels intègrent un bouton « Test » qui simule une fuite de courant. Il est recommandé d’effectuer ce test au moins tous les trois mois pour vérifier que le mécanisme fonctionne parfaitement. Cette précaution peut éviter des situations dangereuses résultant d’un dispositif défaillant.
- Tester le différentiel tous les 3 mois à l’aide du bouton « Test ».
- Faire vérifier l’ensemble du tableau électrique par un professionnel tous les 10 ans.
- En cas de non-déclenchement lors du test, remplacer immédiatement le disjoncteur.
- Détecter et réparer rapidement les causes de déclenchement récurrent (appareils défectueux, câblage endommagé).
| Entretien | Fréquence | Action |
|---|---|---|
| Test bouton | Chaque trimestre | Simuler une fuite et confirmer le déclenchement |
| Contrôle professionnel | Tous les 10 ans | Inspection générale du tableau électrique |
| Remplacement | En cas de panne | Changer le disjoncteur défaillant immédiatement |
Cette rigueur s’inscrit dans une démarche globale de prévention incendie et d’amélioration constante de la sécurité des installations électriques résidentielles, notamment dans les zones urbaines denses telles que Paris et la région parisienne.
Les causes fréquentes de déclenchement du disjoncteur différentiel et leur implication
Un déclenchement de disjoncteur différentiel n’est jamais le fruit du hasard. Comprendre les causes permet d’intervenir efficacement et d’assurer la sécurité quotidienne sans subir des coupures inutiles.
Parmi les causes les plus courantes figurent :
- Un appareil électroménager présentant une défaillance d’isolation, comme un lave-linge ou un sèche-serviettes.
- Une infiltration d’eau dans une prise ou un mécanisme, particulièrement dans les installations extérieures ou en zones humides.
- Un câble électrique endommagé créant un contact accidentel avec la terre.
- L’accumulation de petites fuites sur plusieurs appareils dépassant le seuil de déclenchement.
Face à un déclenchement, la procédure consiste à couper l’alimentation générale, débrancher tous les appareils concernés, puis les rebrancher un par un pour isoler le fautif. Ce diagnostic précis est essentiel pour garantir la pérennité de l’installation électrique.
| Cause | Conséquence | Solution recommandée |
|---|---|---|
| Appareil électroménager défectueux | Déclenchement fréquent | Réparation ou remplacement |
| Infiltration d’eau | Risque d’électrocution et déclenchement | Étanchéification, vérifier les joints |
| Câble endommagé | Contact avec la terre | Remplacement du câble |
| Accumulation de faibles fuites | Déclenchement intempestif | Diagnostic précis, vérification des installations |
Pour toute intervention, faire appel à un artisan ou à une entreprise spécialisée en rénovation électrique, comme Belmard Électricité à Paris, garantit un travail conforme aux normes électriques et sécuritaire.
Impact du disjoncteur différentiel dans la prévention incendie : un enjeu très actuel
Outre la protection des personnes, le disjoncteur différentiel joue un rôle fondamental dans la prévention des incendies liés aux défauts électriques. En détectant une fuite de courant qui pourrait entraîner un échauffement anormal des câbles ou des matériels, il agit comme un dispositif d’alerte précoce.
Dans les logements anciens ou rénovés, où le risque d’usure ou d’endommagement des installations est plus élevé, l’intégration d’un système différentiel fiable peut éviter de nombreux sinistres. La coupure automatique évite la propagation d’incendies qui pourraient prendre naissance dans des zones sensibles, notamment dans les cuisines, ateliers ou locaux techniques.
Des statistiques récentes indiquent que plus de 30 % des incendies domestiques en Île-de-France découlent de défauts électriques. Disposer d’un tableau électrique complet avec des disjoncteurs différentiels adaptés est donc plus qu’une précaution, c’est une garantie pour la sécurité de ses proches et de ses biens.
| Type d’incendie | Origine électrique (%) | Impact du disjoncteur différentiel |
|---|---|---|
| Incendie domestique | 30+ | Évite la surchauffe des circuits, détection des fuites |
| Incendie industriel | 25 | Protection renforcée, seuils adaptés |
Pour optimiser la sécurité électrique et incendie lors d’une rénovation de salle de bain, il est recommandé de suivre ce guide précis sur le coût et choix des équipements adaptés, intégrant des disjoncteurs différentiels conformes à la norme.
Testez vos connaissances sur le disjoncteur différentiel
Comment fonctionne un disjoncteur différentiel ?
Il mesure en permanence la différence entre le courant entrant et sortant dans le circuit. Si une fuite de courant est détectée, il coupe automatiquement l'alimentation en un temps très court, généralement inférieur à 30 millisecondes.
Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?
L'interrupteur différentiel ne protège que contre les fuites de courant et doit être associé à des disjoncteurs divisionnaires, tandis que le disjoncteur différentiel combine cette protection avec la protection contre les surcharges et courts-circuits.
Pourquoi doit-on tester régulièrement son disjoncteur différentiel ?
Le test régulier permet de vérifier son bon fonctionnement et d'éviter toute défaillance pouvant mettre en danger la sécurité électrique des occupants.
Quels sont les seuils de sensibilité des disjoncteurs différentiels ?
Le seuil le plus courant est de 30 mA pour la protection des personnes. Des seuils plus élevés (100 à 300 mA) sont utilisés pour la protection des biens dans des contextes industriels ou tertiaires.
À quelle fréquence doit-on faire vérifier son tableau électrique ?
Il est conseillé de faire contrôler l'installation électrique par un professionnel tous les 10 ans ou lors d'une rénovation importante pour assurer la conformité et la sécurité.
